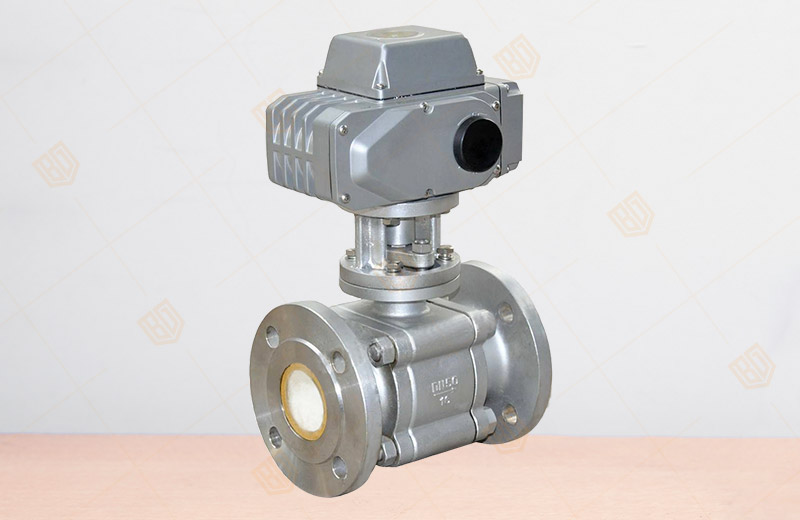

Q941TC電動陶瓷球閥
產品概況
產品型號：Q941TC
公稱通徑：DN15~300mm
公稱壓力：PN1.0~2.5MPa
驅動方式：手動、氣動、氣動一彈簧復位、電動
適用介質：水、石灰石、石膏漿液、 酸、鹽酸等腐蝕性介質
適用溫度：≤80℃,≤100℃,≤150℃
Q941TC電動陶瓷球閥概述
百鋼閥門集團生產銷售的Q941TC電動陶瓷球閥極具耐腐蝕、耐磨損、耐沖蝕等特點。是顆粒纖維介質、強腐蝕介質中的較佳選擇！
（1）所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
（2）球體采用研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。
（3）徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。
（4）陶瓷良好的耐磨性，讓本閥經久耐用，可靠性極高。使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
（5）用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中。
Q941TC電動陶瓷球閥主要外形和連接尺寸
| 通徑 | L | D | K | D1 | n-Φd | b | f | H | W | |
| mm | in | |||||||||
| 15 | 1/2″ | 130 | 95 | 65 | 46 | 4-Φ14 | 14 | 2 | 190 | 196 |
| 20 | 3/4″ | 140 | 105 | 75 | 56 | 4-Φ14 | 16 | 2 | 195 | 196 |
| 25 | 1″ | 150 | 115 | 85 | 64 | 4-Φ14 | 16 | 2 | 210 | 196 |
| 32 | 1 1/4″ | 165 | 135 | 100 | 76 | 4-Φ18 | 18 | 3 | 220 | 196 |
| 40 | 1 1/2″ | 180 | 145 | 110 | 84 | 4-Φ18 | 18 | 3 | 230 | 196 |
| 50 | 2″ | 200 | 160 | 125 | 99 | 4-Φ18 | 20 | 3 | 265 | 196 |
| 65 | 2 1/2″ | 220 | 180 | 145 | 118 | 4-Φ18 | 22 | 3 | 300 | 255 |
| 80 | 3″ | 250 | 195 | 160 | 132 | 8-Φ18 | 24 | 3 |
325 |
255 |
|
100 |
4″ |
280 |
235 |
190 |
156 |
8-Φ22 |
24 |
3 |
350 |
255 |
|
125 |
5″ |
320 |
270 |
220 |
184 |
8-Φ26 |
26 |
3 |
375 |
255 |
|
150 |
6″ |
360 |
300 |
250 |
211 |
8-Φ26 |
28 |
3 |
420 |
255 |
|
200 |
8″ |
400 |
360 |
310 |
274 |
12-Φ26 |
30 |
3 |
460 |
255 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q941TC電動陶瓷球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
