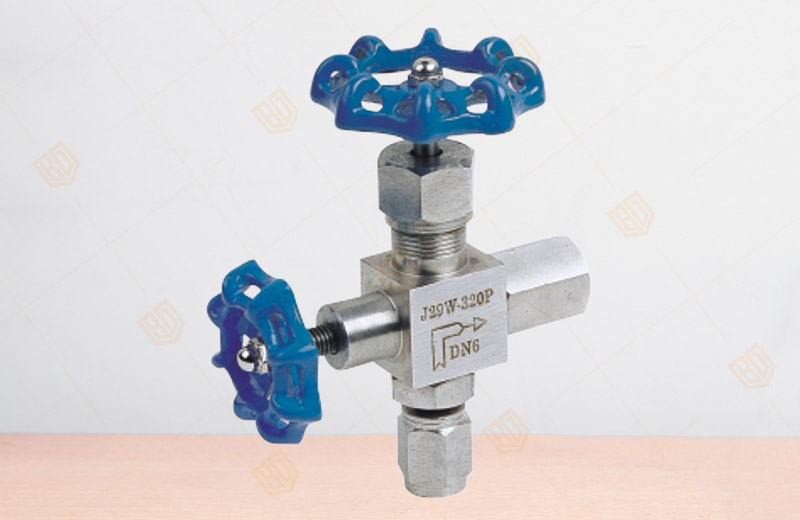

J29W壓力計截止閥
產品概況
產品型號：J29W-2
設計制造：GB/T12224-1989；JB/T 7747-1995
連接形式：管接頭內螺紋連接；法蘭連接
結構特征：錐面密封；浮動閥瓣
閥門檢驗和試驗：GB/T13927-1992
主要材料：碳鋼按GB/T12228-1989的規定
不銹鋼GB/T1220-1989的規定
|
零件名稱 |
閥體 |
閥桿 |
閥底座 |
填料 |
填料閥蓋 |
手輪 |
|
J29H-320-DN3 |
碳鋼 |
鉻不銹鋼 |
聚四稀、柔性石墨 |
碳鋼 |
優質碳鋼 |
|
|
J29H-320P-DN6 |
鉻鎳不銹鋼 |
鉻不銹鋼 |
鉻鎳不銹鋼 |
|
不銹鋼 |
|
J29W壓力計截止閥主要性能與規范
|
型號 |
公稱壓力 |
試驗壓力 |
工作壓力 |
工作溫度 |
適用介質 |
||
|
殼體 |
密封 |
密封 |
|||||
|
J29H-320 |
32 |
48 |
35.2 |
0.6 |
32 |
P≤540℃ |
液石油氣水、蒸汽、油品等 |
|
J29H-320P |
32 |
48 |
35.2 |
0.6 |
32 |
C≤425℃ |
|
J29W壓力計截止閥主要外形連接尺寸
|
型號 |
公稱直徑DN(mm) |
尺 寸 |
重量(Kg) |
|||||||
|
L1 |
D1 |
D2 |
L2 |
H |
H1 |
M1 |
M2 |
|||
|
J29H-320 |
3 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1 |
|
J29H-320P |
6 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1 |
